系統配置列表：

訂單號	配置	數量	備注
HD-I7-6U8S01便攜式系統	機箱	1臺/系統	6U8S加固式機箱
	系統背板	1塊/系統	6U8S標準CPCI背板
	ATX電源	1塊/系統	1U 300W
	風扇盤	1個/系統	含2個風扇
	15”液晶屏	1塊/系統	含VGA信號轉接板（VGA驅動模塊）
	15”觸摸屏	1塊/系統	含USB信號轉接板（觸摸屏控制器）
	6U4HP空面板	8個/系統	前擋板
	電源線	1根/系統	3GTJI+3GTJA電源線
	主板(可選)	1片	CPC-6703或CPC-6704

產品概述：
6U CPCI系統平臺是新一代工業計算機、刀片式服務器和網絡通信設備的高可靠性通信平臺，包括機箱、背板、電源模塊、液晶控制模塊、固定式風扇盤等組成部分。
系統平臺遵循PICMG2.0 R3.0技術規范，采用IEEE 1101.1/10/11和IEC-60297-1/2標準19”歐式機箱結構，6U8S支持1個System插槽，7個Node插槽，通過背板實現高速數據互連。可與各種CPCI業務數據板卡一起構成完整系統，快速構建應用平臺。系統平臺采用ATX電源供電方式。系統平臺采用獨特的冷卻方式，機箱的左側有1個固定式風扇盤，右側進風、左側出風，確保系統均勻通風和散熱， 大通風量為85.46CFM，可支持30W/slot的散熱能力。

系統特點：
HD-I7-6U8S01 便攜式系統是上一款符合PICMG規范的產品平臺，具有如下的功能和特點：
●便攜式雙層鋁板加固式機箱；
●支持6U8S標準CPCI背板；
●支持8塊水平安裝的6U x 160mm前插卡；
●可快速裝卸的全模塊化結構，支持熱拔插，方便安裝與維護；
●ATX電源系統設計，輸入/輸出過流/過壓保護，自動負載均衡；
●帶液晶顯示屏 ，控制板和觸摸板；
●高通風結構設計；
●完善的EMC設計，良好的散熱系統，高可靠的連接方式，環境適應能力極強。

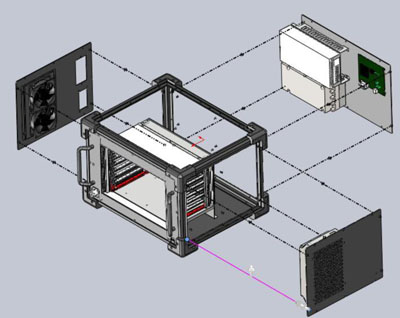

機箱結構：
●材質：鋁合金材質
●表面：陽極氧化（黑色）
●外形尺寸：WxHxD=395*316.4*258.5（mm）
●重量：13Kg

系統結構：


系統背板：
●名稱：6U8S標準CPCI背板
●結構：1個System插槽，8個Node插槽，系統槽在左
●V(I/O): +5V
●PCI總線帶寬：64bit/33MH
